Olá, pessoal! Tudo bem com vocês?

Os diagramas lógicos são ferramentas visuais utilizadas para representar relações entre conjuntos e facilitar a análise de proposições em raciocínio lógico. Em provas de concursos públicos, os diagramas lógicos aparecem com frequência, principalmente na forma de diagramas de Venn, exigindo do candidato interpretação rápida e precisa.

Além de serem úteis para visualizar operações entre conjuntos, os diagramas lógicos ajudam na resolução de questões de concursos envolvendo interseção, união, complemento e inclusão de conjuntos, tornando o raciocínio mais intuitivo. Portanto, dominar esse conteúdo pode fazer grande diferença no desempenho em provas, especialmente em bancas como FGV, FCC e Cebraspe, que valorizam interpretação gráfica.

Neste artigo, vamos entender como os diagramas lógicos funcionam, com explicações e exemplos que facilitam a compreensão, para que você possa revisar a matéria de forma rápida e estratégica.

Confira os tópicos que serão abordados:

• Conjuntos e lógica;
• Diagramas lógicos e diagramas de Venn;
• Interseção, união e complemento;
• Exemplo resolvido;
• Resumo.

Conjuntos e Lógica

Para uma boa preparação para concursos, antes de entender os diagramas lógicos, é essencial revisar o conceito de conjuntos. Um conjunto é uma coleção de elementos que possuem alguma característica em comum.

Exemplos

• Conjunto dos alunos aprovados
• Conjunto dos candidatos que estudaram lógica
• Conjunto dos servidores públicos

Na lógica, os conjuntos são simbolizados por letras e utilizados para representar grupos de elementos que satisfazem determinada propriedade.

Por exemplo:

• A = conjunto dos alunos que estudaram
• B = conjunto dos alunos aprovados

Com isso, podemos analisar relações entre esses conjuntos.

Interseção, União e Complemento

Veremos agora as principais operações com conjuntos cobradas em provas.

Interseção (∩)

A interseção representa os elementos que pertencem aos dois conjuntos ao mesmo tempo.

Exemplo: A ∩ B à alunos que estudaram e passaram.

Se a interseção entre dois conjuntos é vazia, então: A ∩ B = ∅. Isso significa que os conjuntos são disjuntos (não possuem elementos em comum).

União (∪)

A união representa os elementos que pertencem a pelo menos um dos conjuntos.

Exemplo: A ∪ B à alunos que estudaram ou passaram (ou ambos).

Complemento (A^C)

O complemento de um conjunto representa os elementos que não pertencem ao conjunto.

Exemplo: A^C à alunos que não estudaram.

Dica de prova:

• “e” → interseção
• “ou” → união
• “não” → complemento

Diagramas Lógicos e Diagramas de Venn

Em concursos públicos, os diagramas lógicos são representações gráficas das relações entre conjuntos. O tipo mais comum é o diagrama de Venn, que utiliza círculos para representar conjuntos dentro de um universo.

Estrutura básica

• Um retângulo representa o conjunto universo
• Círculos representam os subconjuntos
• Sobreposições indicam interseção

Interpretação

• Parte comum entre dois círculos → elementos que pertencem aos dois conjuntos
• Parte isolada → elementos exclusivos de um conjunto

Exemplo

Se:

• A = alunos que estudaram
• B = alunos aprovados

Então, a interseção A ∩ B representa os alunos que estudaram e foram aprovados.

Exemplo Resolvido – Diagramas Lógicos

Para que você possa entender o passo a passo, de forma prática, para a resolução de exercícios envolvendo diagramas lógicos em concursos, vamos resolver um tipo de questão muito cobrada.

Sabendo que, em um grupo de 50 alunos:

• 30 estudam lógica
• 20 estudam matemática
• 10 estudam ambas as matérias

Quantos não estudam nenhuma matéria?

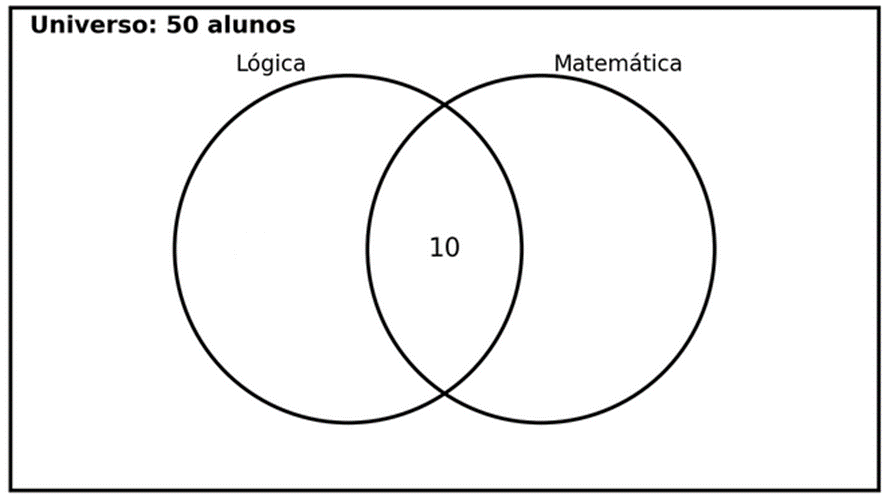

1) Começando pelo centro do diagrama

No diagrama de Venn, a parte do meio representa os alunos que estudam as duas matérias ao mesmo tempo.

Então, no centro colocamos: 10.

2) Descobrindo quem estuda somente Lógica ou somente Matemática

Dos 30 alunos que estudam Lógica, 10 já estão no meio (porque estudam as duas).

Então, os que estudam somente Lógica são: 30 – 10 = 20.

Além disso, dos 20 alunos que estudam Matemática, 10 já estão no meio (porque estudam as duas).

Então, os que estudam somente Matemática são: 20 – 10 = 10.

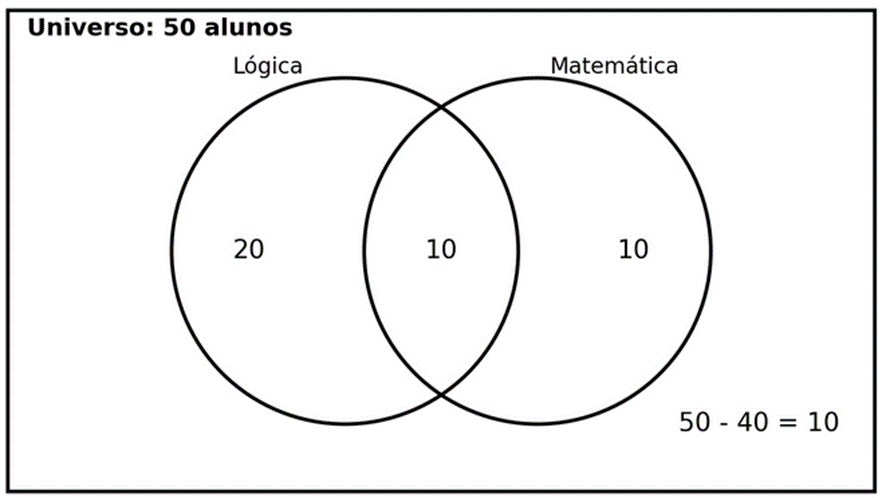

Portanto:

3) Calculando quem estuda pelo menos uma matéria

Somando todas as regiões dentro dos círculos:

• somente Lógica = 20
• ambas = 10
• somente Matemática = 10

Portanto, 20 + 10 + 10 = 40 alunos estudam pelo menos uma das matérias.

Ou seja, 50 – 40 = 10 alunos não estudam nenhuma matéria.

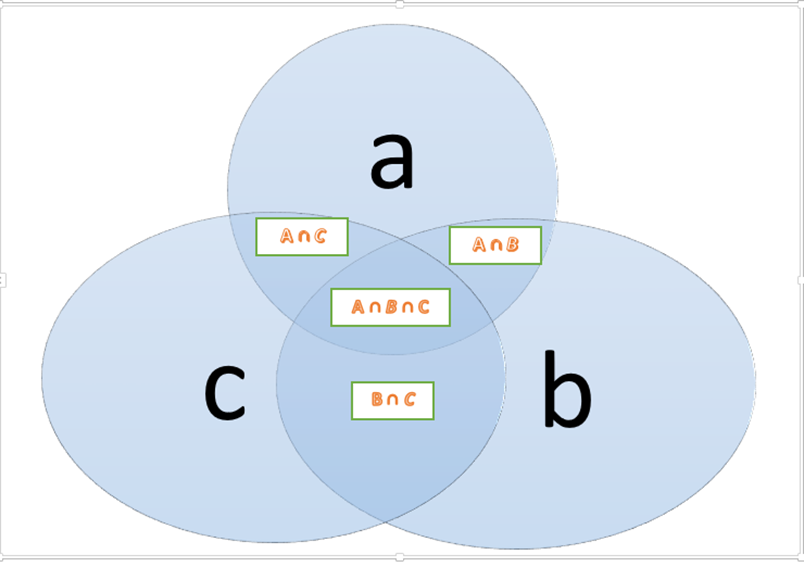

Observe que, caso houvesse três conjuntos, ao invés de dois, a lógica seria a mesma. Ou seja, começamos sempre pelo centro do diagrama (interseção dos três conjuntos), seguimos para as interseções de dois conjuntos, e, somente no final, preenchemos as regiões sem interseção:

Resumo – Diagramas Lógicos

Para te ajudar a revisar tudo o que vimos até aqui sobre diagramas lógicos para concursos, de forma rápida e estratégica, preparamos um resumo:

Conceito	Símbolo	Significado	Palavra-chave
Interseção	∩	Elementos comuns	“e”
União	∪	Elementos de pelo menos um	“ou”
Complemento	Aᶜ	Elementos fora do conjunto	“não”
Conjunto Universo	U	Total de elementos	“todos”
Conjuntos Disjuntos	∅	Sem interseção	“nenhum”

Finalizando

Os diagramas lógicos são ferramentas extremamente úteis para representar e interpretar relações entre conjuntos, sendo amplamente cobrados em questões de concursos que envolvem raciocínio lógico. Ao dominar conceitos como interseção, união e complemento, o candidato consegue resolver questões de forma mais rápida e segura, especialmente aquelas que envolvem interpretação visual ou problemas com dados numéricos.

Além disso, a associação entre palavras-chave e operações facilita muito a identificação da estratégia correta durante a prova. A chave para o domínio está na prática. Com prática e familiaridade com os diagramas de Venn, esse tema se torna um dos mais acessíveis dentro da disciplina.

É importante reforçar que este conteúdo deve ser utilizado como complemento ao material em PDF, onde a abordagem é aprofundada e completa. Além disso, é fundamental praticar com muitas questões, preferencialmente separadas por banca, para entender as diferentes formas de cobrança.

Quer se aprofundar no tema? O Estratégia Concursos disponibiliza materiais em PDF completos e atualizados, com teoria detalhada, questões comentadas e videoaulas direcionadas para cada concurso. Com prática e um bom material, você estará preparado para resolver qualquer questão de diagramas lógicos que aparecer na sua prova de concurso.

Acesse os cursos do Estratégia Concursos e fortaleça sua preparação com um conteúdo de alto nível.

Bons estudos e até a próxima!
